Linux Perf工具

参考：深入探索 perf CPU Profiling 实现原理，perfwiki，系统级性能分析工具perf的介绍与使用

　　perf 是由 Linux 官方提供的系统性能分析工具。我们通常说的 perf 实际上包含两部分：

perf 命令，用户空间的应用程序，是内核子系统 perf_events 的前端工具。
perf_events ，Linux 内核中的一个子系统。

　　perf_events是Linux 2.6.31版本引入的内核子系统，可以提供多种来源的事件的性能计数器，供用户空间软件 perf 使用，完成性能分析（Performance profiling）。perf 和 perf_events 最初支持硬件计数器（performance monitoring counters，PMC），后来扩展到下列的多种事件源的支持。

　　perf_events 4类事件源：

Hardware Events:：由CPU 性能计数器（performance counters）以及其内部的 Performance Monitoring Unit (PMU)获取，用来统计 Hardware event，例如 cpu-cycles、instructions executed 、cache-misses、branch mispredicted、周期数（the number of cycles）、退役指令（instructions retired），缓存未命中（L1 cache misses L1 ）等。这些 event 因每种处理器类型和型号而异。

注：Last Branch Record（LBR）是Intel CPU中最先引入的一个功能，记录最近执行过的分支指令，可以用来分析分支指令的执行情况，在perf list中，branch相关的功能也被划分到PMU分类，认为LBR的相关数据是通过PMU来获取的。
Software Events: 基于内核计数器的低优先级events，例如, context-switches，CPU migrations(处理器迁移次数)， minor faults(soft page faults)，major faults(hard page faults)。
Tracepoints:：由内核的 ftrace 实现的跟踪点事件，是散落在内核源代码中的一些 hook，用来调用probe函数。开启后，它们便可以在特定的代码被运行到时被触发，这一特性可以被各种 trace/debug 工具所使用。Perf 就是该特性的用户之一。假如您想知道在应用程序运行期间，内核内存管理模块的行为，便可以利用潜伏在 slab 分配器中的 tracepoint。当内核运行到这些 tracepoint 时，便会通知 perf。仅仅适用于2.6.3以及之后的 linux 内核。除了内核中的tracepoint，还有用户态中的，USDT（User-level statically-defined tracing）。
Dynamic Tracing： probe函数（探针or探测函数），kprobe（kernel probe）内核态探针，用来创建和管理内核代码中的探测点。Uprobes，user-probe，用户态探针，用来对用户态应用程序进行探测点的创建和管理，关于kprobe和uprobe可参考对应的内核文档。

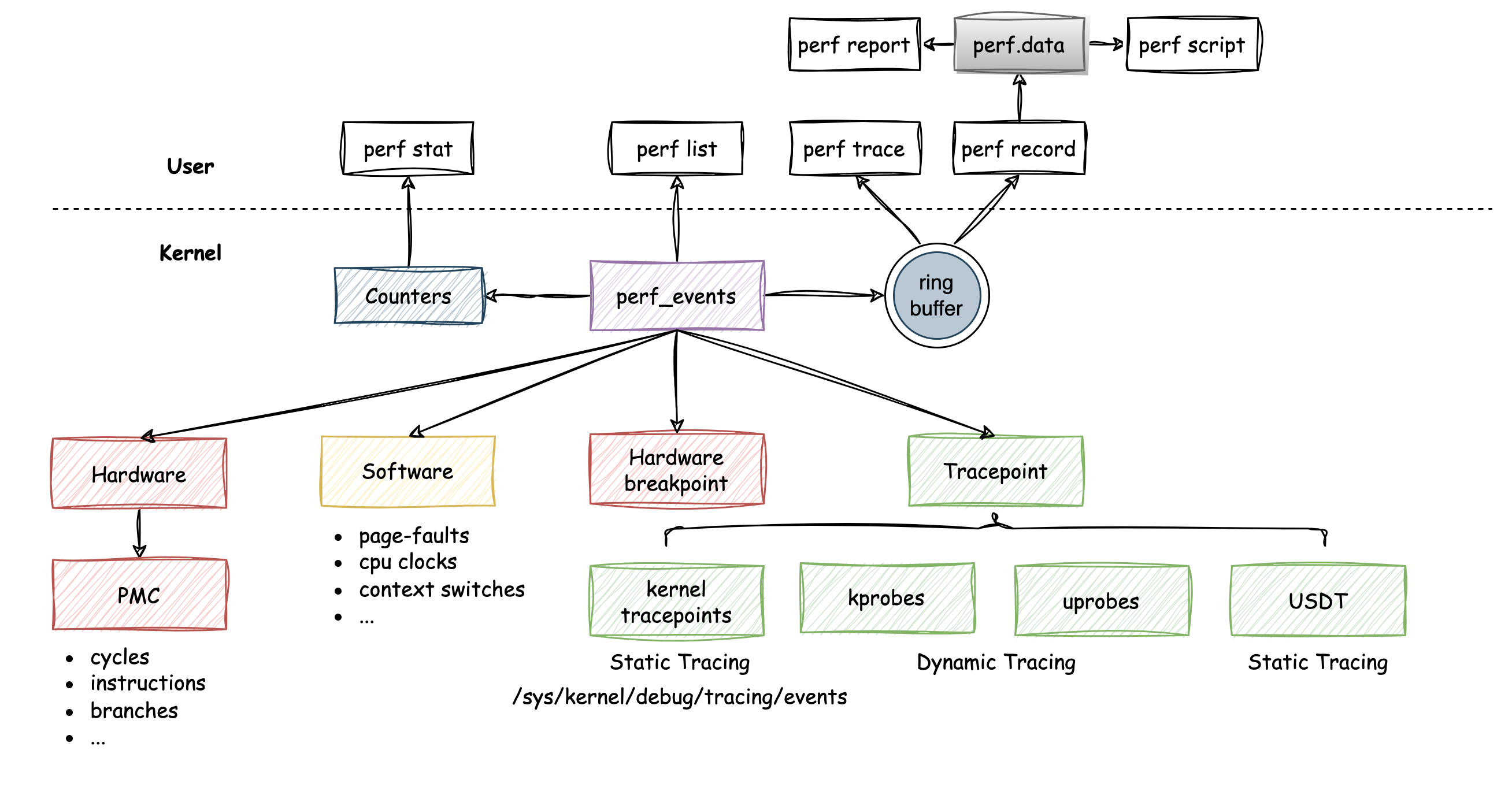

　　下图显示了 perf 命令和 perf_events 的关系，以及 perf_events 支持的事件源。下面的分类和linux perf wiki上的perf_envent分类有些许不同，主要在与tracepoint的定义，下图包含了Static Tracing以及Dynamic Tracing。

　　图片来源：深入探索 perf CPU Profiling 实现原理

　　我们可以通过命令perf list来查看perf支持的事件类型，但perf list不能完全显示所有支持的事件类型，需要sudo perf list。

　　同时还可以显示特定模块支持的perf事件：hw/cache/pmu都是硬件相关的；tracepoint基于内核的ftrace；sw（software）实际上是内核计数器。

　　下边列出一些sudo perf list的输出例子：

1
branch-instructions OR branches                    [Hardware event]
2
context-switches OR cs                             [Software event]
3
cpu-clock                                          [Software event]
4
L1-dcache-load-misses                              [Hardware cache event]
5
L1-dcache-loads                                    [Hardware cache event]
6
branch-instructions OR cpu/branch-instructions/    [Kernel PMU event]
7
block:block_bio_backmerge                          [Tracepoint event]

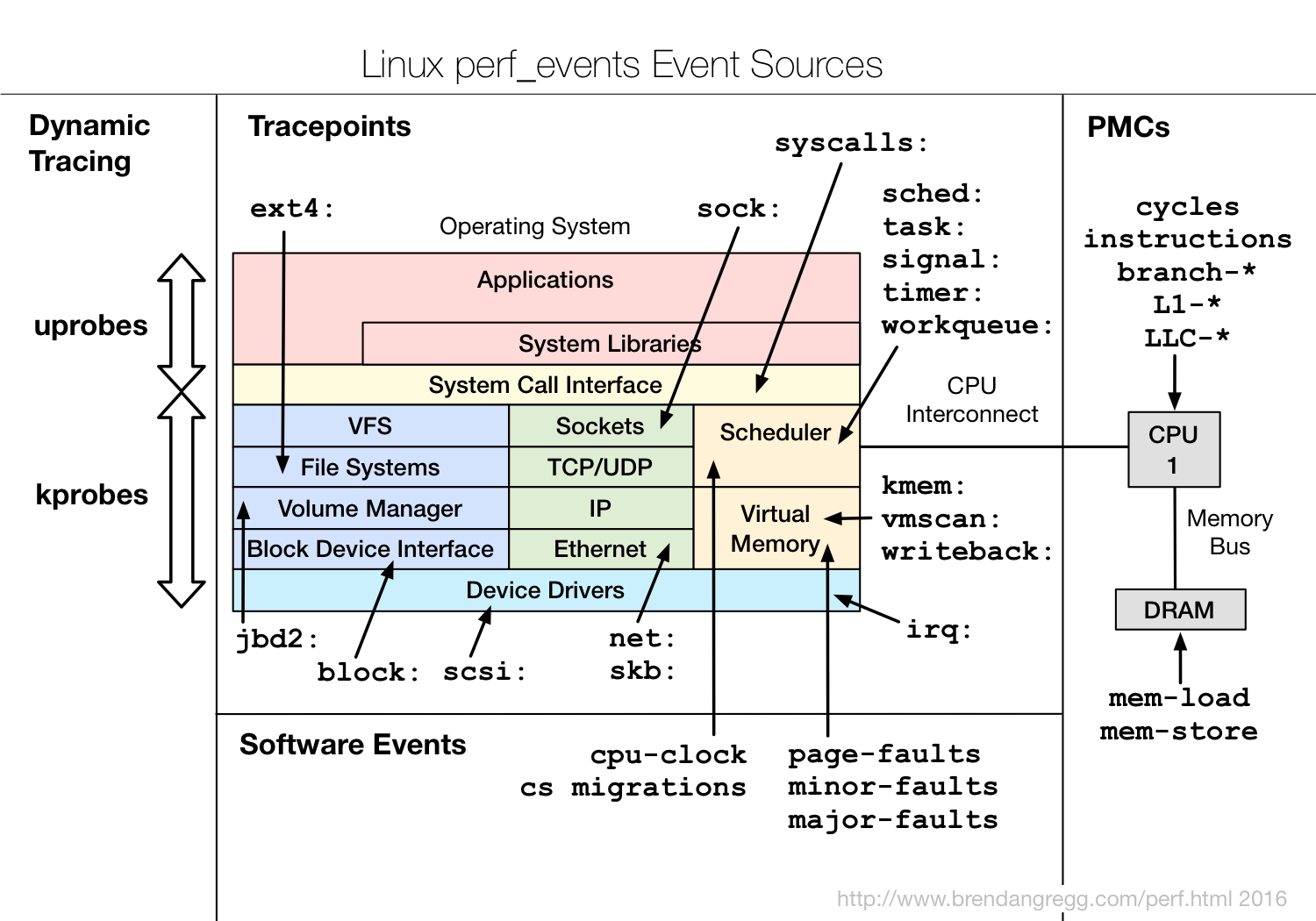

　　下图是很有名的brendan gregg的博客中的分类，他写了很多关于性能分析的书籍和博客。

　　图片来源：www.brendangregg.com/blog/2015-02-27/linux-profiling-at-netflix…、www.brendangregg.com/perf.html

原理

　　CPU 和其他硬件设备通常提供用于观测性能数据的 PMC。简单来说，PMC 就是 CPU 上的可编程寄存器，可通过编程对特定硬件事件进行计数。通过 PMC 可以监控和计算 CPU 内部各种事件，比如 CPU 指令的执行效率、CPU caches 的命中率、分支预测的成功率等微结构级别的性能信息。利用这些数据分析性能，可以实现各种性能优化。

　　perf 命令通过 perf_event_open(2) 系统调用访问 PMC，配置想要捕获的硬件事件。PMC 可以在两种模式下使用：

Counting（计数模式），只报告Hardware Event、Software Events、PMU计数等。相关命令perf stat。开销几乎为零。
Sampling（采样模式），当发生一定数量的事件后，会触发一个中断，以便捕获系统的状态信息。perf将事件数据缓存到一块buffer中，然后异步写入到perf.data文件中。使用perf report等工具进行离线分析。可用于采集代码路径。
bpf：Kernel 4.4+新增功能，可以提供更多有效filter和输出总结。

　　下面详细介绍一下 Sampling 模式：

　　Perf 通过系统调用 sys_perf_event_open 陷入到内核中，内核根据 perf 提供的信息在PMU（Performance Monitoring Unit）上初始化一个硬件性能计数器（PMC: Performance Monitoring Counter）。PMC随着指定硬件事件的发生而自动累加。如果不触发溢出中断，则就是counting模式，例如 perf stat模式。

　　在PMC 溢出时，PMU触发一个PMI（Performance Monitoring Interrupt）中断。内核在PMI 中断的处理函数中保存PMC的计数值，触发中断时的指令地址，当前时间戳以及当前进程的PID、TID、comm 等信息。我们把这些信息统称为一个采样（sample）。内核会将收集到的sample放入用于跟用户空间通信的Ring Buffer。用户空间里的perf分析程序采用mmap机制从ring buffer中读入采样，并对其解析。

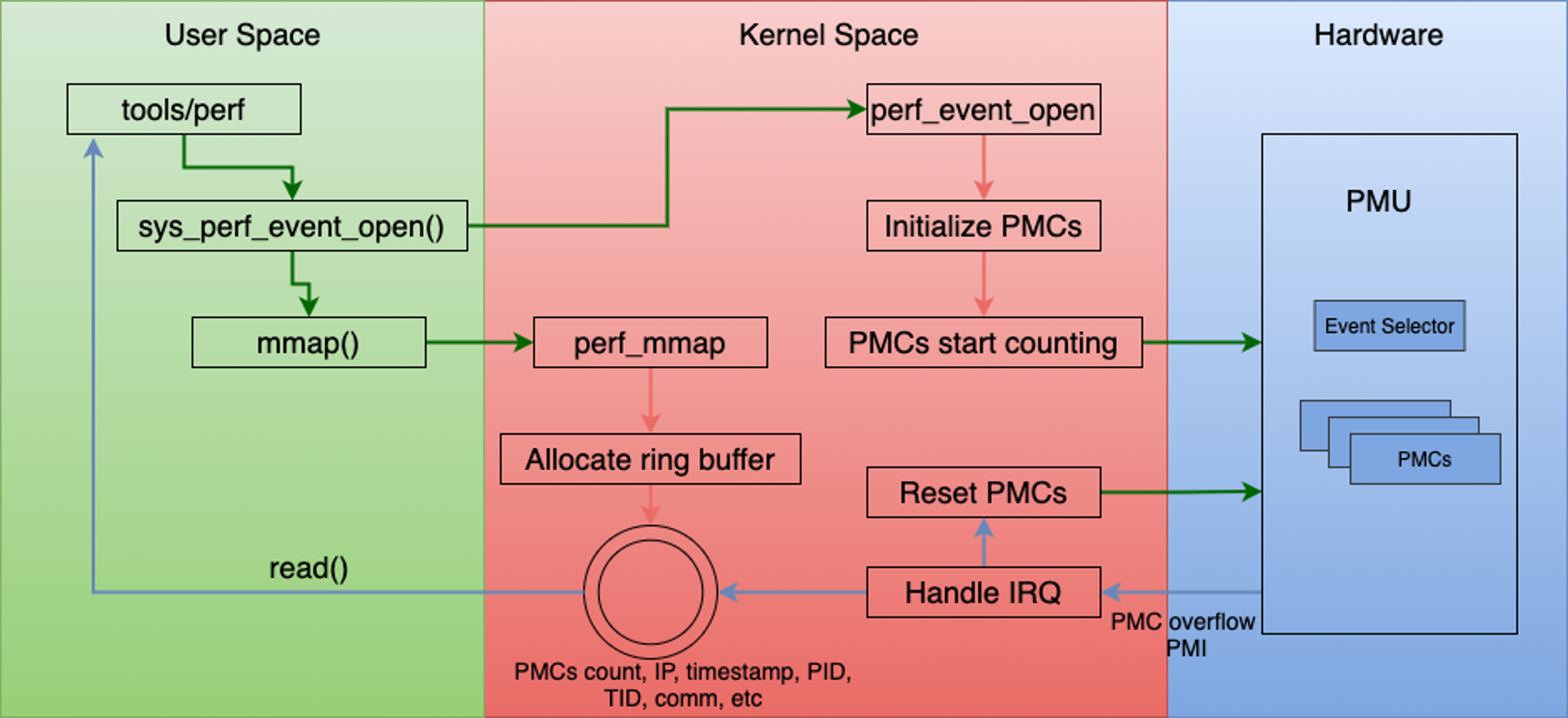

　　下图从系统调用和数据结构的层面展示了用户空间如何获取PMU信息的流程。还有一张类似的图，是来自阿里的pdf中的，被其他博客转载，或者重绘后使用，其大体内容和下图是一致的。pdf地址：类似图

　　图片来源：plantegg.github.io/2021/05/16/Perf_IPC%E4%BB%A5%E5%8F%8ACPU%E5%8…

使用

　　关于 perf 的详细使用，参考：系统级性能分析工具perf的介绍与使用

　　‍
